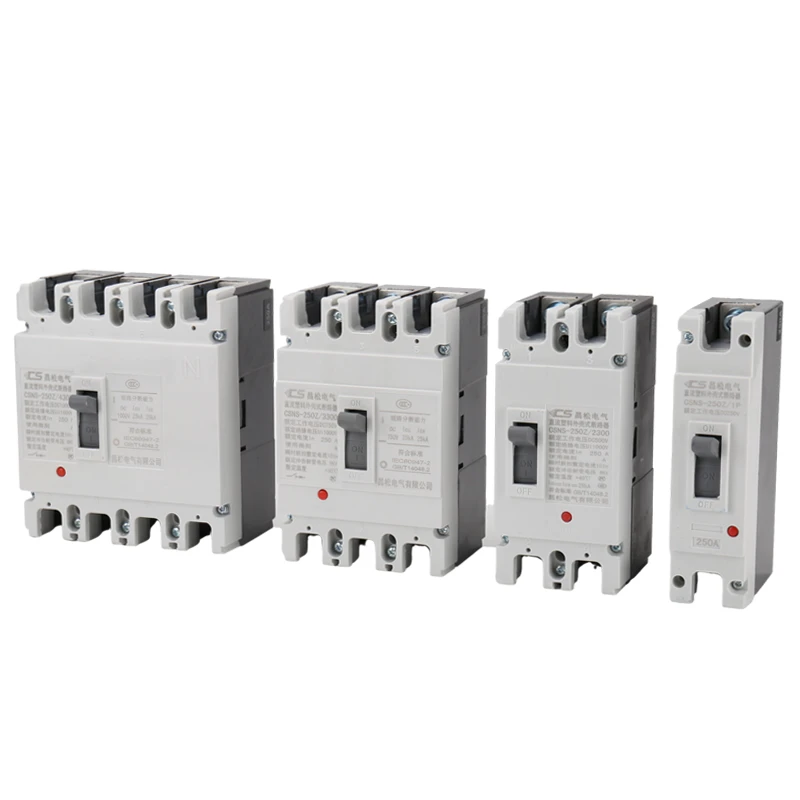

400 アンペア モジュラーサーキットブレーカー

定格限界短絡遮断容量 (Icu) および定格動作短絡遮断容量 (Ics)

サーキットブレーカーは、過負荷や短絡時に電流の流れを遮断して電気システムを保護するという重要な役割を果たします。性能を定義する 2 つの重要なパラメータは、定格限界短絡遮断容量 (Icu) と定格動作短絡遮断容量 (Ics) です。

Icu は、標準条件下で回路ブレーカーが 1 回遮断できる最大電流を表します。これは、重大な短絡に損傷を与えることなくブレーカーが処理できる能力の尺度です。一方、Ics は、修理を必要とせずに複数回短絡を遮断できる回路ブレーカーの能力を示します。多くの場合、Icu のパーセンテージとして指定され、一般的な値は 50% ～ 75% の範囲です。

電流制限効果

サーキットブレーカーの電流制限効果は、接点を素早く開いてアークを発生させることにより、ピーク故障電流を低減する機能です。回路ブレーカーの動作が速くなるほど、故障電流が制限され、ブレーカーおよび接続された電気機器に対する電磁的、電気力学的、および熱の影響が軽減されます。これにより、システムの安全性が向上するだけでなく、サーキットブレーカーの耐用年数も延長されます。

過負荷および短絡保護

短絡保護には、電気システムへの損傷を防ぐために、短絡が検出されるとすぐに回路ブレーカーが作動します。負荷条件の変化に応じて保護設定値を調整することは、電力品質に影響を与える可能性のある頻繁なトリップや、回線や機器に適切な保護を提供できないことを回避するために非常に重要です。

過負荷遅延保護は、負荷電流が長期間にわたって安全制限を超えた場合に電源を遮断することにより、機器の損傷を防ぐように設計されています。この保護メカニズムにより、回路ブレーカーを作動させることなく、一時的な過負荷に対応するために一定の遅延が可能になります。

絶縁と漏れ保護

絶縁機能により、回路ブレーカーがオフになっているときに、人や機器に害を及ぼす可能性のある漏れ電流が流れません。熱磁気タイプと電子タイプの漏洩保護デバイスは、漏洩電流が所定のしきい値に達した場合に検出して電源を遮断するために使用されます。漏電防止装置は、干渉を受けやすいにもかかわらず、高い精度と感度を備えているため、広く使用されています。

仕様

モデル		M1-125	M1-250	M1-400	M1-630	M1-800	M1-1250	M1-1600
定格電流 ln(A)		16,20,25,32,40,50,63,80,100,125	100,125,140,160,180,200,225, 250	250,315,350, 400	630,700,800	630,700,800	800,1000,1250	1250,1400, 1600
定格動作時 電圧うえ (V) DC		1P 250V 2P 500V 750V 4P DC1000V
定格絶縁 電圧Ui (V)		1000V	1000V	1500V	1500V	1500V	1500V	1500V
ウイインプ (kV)		8kVの
ブレーキング 容量 (kA) Icu (1cs=75% Icu)	250V	35	50	50	50	65	65	65
	500V	25	35	35	35	50	50	50
	750V	15	25	25	25	35	35	35
	1000V	10	15	15	15	20	20	20
機械式 人生	回	7000	7000	4000	4000	2500	2000	2000

状態と取り付け

1. 独自の会社ロゴを印刷できますか?
はい

2. 商品の配送に配送会社を指定できますか?
もちろんできます

3.他社と比較して、どのような点が優れていますか？
工場が直接運営しているため、製品の品質と納期をより適切に管理できます。
